Приспособление для испытания на сдвиг рельсов с V-образным вырезом (ASTM D7078)

Модель № WTF-NR (нержавеющая сталь)

IMG_2789

Рис. 1: Приспособление для испытания рельса с V-образным надрезом на сдвиг со стандартным образцом с V-образным надрезом (вверху в центре).

Стандартный образец ASTM D7078 для сдвига рельса с V-образным надрезом имеет длину 3,0 дюйма (такую же, как и стандартный образец Iosipescu), но ширину 2,20 дюйма (против 0,75 дюйма для стандартного образца ASTM D5379 Iosipescu), что приводит к значительно большему сечению между надрезами (ширина 1,20 дюйма против 0,45 дюйма). Соотношение глубины и ширины надрезов образца 0,227 аналогично соотношению 0,200 для стандартного образца Iosipescu, что позволяет сохранить геометрию манометрического сечения.

IMG_2791

Рис. 2: Приспособление для испытания на сдвиг рельса с V-образным надрезом (ASTM D7078).

Приспособление для испытания захватывает образец длиной 1,0 дюйма вдоль каждого конца образца. То есть, образец захватывается до вырезов, в результате чего между захватами остается незахваченный участок образца длиной 1,0 дюйм. Приспособление поставляется с резьбовыми отверстиями в каждой половине приспособления для присоединения к испытательной машине. Дополнительные адаптеры, такие как стандартная шпилька диаметром 1,25 дюйма с отверстием под поперечный штифт диаметром 0,50 дюйма (Инстрон тип Dm), показанный на рис. 1-3, может быть поставлен для сопряжения с испытательной машиной заказчика.

На рис. 1 и 2 слева показан вырез в нижнем узле захвата. Этот вырез позволяет устанавливать образцы без необходимости снимать приспособление с испытательной машины, что иногда желательно, например, при проведении испытаний при повышенной температуре или криогенных испытаний.

IMG_2782

Рис. 3: Собранное приспособление для испытания рельса с V-образным вырезом на сдвиг.

К каждому приспособлению прилагается пара распорок для установки образцов (оснастка), показанных на рис. 4. Эти прокладки также показаны в крайнем левом углу на рис. 1. Эти установочные прокладки используются для центрирования вырезов образца между направляющими во время установки и оказались очень полезными для пользователей данного испытательного приспособления. После завершения установки образцов установочные приспособления удаляются.

IMG_2771

Рис. 4: Использование установочных распорок (оснастки), используемых для центрирования образца.

Также могут быть разработаны и изготовлены приспособления для сдвига рельсов с V-образным вырезом специальной конфигурации. На рис. 5 показано специально разработанное приспособление с регулируемой шириной сечения. Также могут быть изготовлены нерегулируемые приспособления для нестандартной (фиксированной) ширины сечения.

приспособление для испытания на сдвиг v-ножниц_3

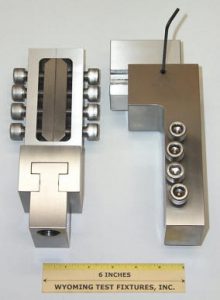

Рис. 5: Специальное приспособление для испытаний с регулируемой шириной сечения для испытания образцов с переменной (увеличенной) шириной сечения.

Приспособление для испытания на сдвиг рельса с комбинированным V-образным вырезом, показанное на рис. 6, было изготовлено путем обработки высоты полости образца, чтобы она была равна ширине образца (2,20 дюйма). Глубина полости в каждой половине приспособления также увеличена до 2,0 дюймов, а длина образца с V-образным вырезом увеличена с 3,0 до 5,0 дюймов. Когда образец нагружается и пытается проскользнуть и, таким образом, повернуться в приспособлении, края образца оказываются под нагрузкой, как и в случае стандартного образца для испытания на сдвиг по методу Иосипеску ASTM D5379. Таким образом, достигается комбинированное нагружение краев и торцов образца, т.е. комбинированное нагружение сдвигом (CLS). Обратите внимание, что корпус приспособления значительно тяжелее, и с каждой стороны используются четыре винта большего диаметра по сравнению с тремя винтами в стандартном приспособлении. Недостатком данной конструкции приспособления является то, что образец по ширине должен быть точно обработан, чтобы обеспечить плотное прилегание между ним и отверстием приспособления.

приспособление для испытания на сдвиг v-образного рельса_6

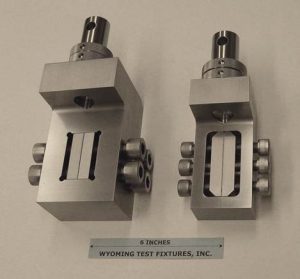

Рис. 6: Приспособление для испытания на сдвиг при комбинированной нагрузке (CLS) (слева) показано со стандартным приспособлением для испытания на сдвиг с V-образным вырезом (справа).

В качестве альтернативы было разработано приспособление для испытания на сдвиг V-образных зубчатых рельсов с регулируемой комбинированной нагрузкой. Это приспособление показано в сравнении со стандартным приспособлением для испытания на сдвиг с V-образным зазубринами на рис. 7. Обратите внимание, что глубина полости, в которой зажимается образец, в приспособлении для испытания на сдвиг с комбинированной нагрузкой (слева) увеличена с 1 до 2 дюймов, чтобы обеспечить большую площадь поверхности и расстояние между краями для нагружения образца. В то время как стандартный образец для сдвига рельса с V-образным надрезом имеет размеры 3 дюйма x 2,2 дюйма, как показано выше на рис. 5, образец для сдвига при комбинированном нагружении имеет размеры 5 дюймов x 2,2 дюйма. Однако размер и форма центрального надреза образца одинаковы для двух конфигураций испытаний.

CLSSideBySide2

Рис. 7: Регулируемое приспособление для испытания на сдвиг при комбинированной нагрузке (CLS) (слева) показано в сравнении со стандартным приспособлением для испытания на сдвиг с V-образным вырезом (справа).

Регулируемое приспособление для испытания на сдвиг при комбинированном нагружении показано на рис. 8 в частично разобранном виде. Плоская пластина прилегает к краю образца и прижимается к нему винтом. Этот винт можно использовать для регулировки ширины образца или для создания предварительной нагрузки на края образца.

IMG_3522

Рис.8: Регулируемые приспособления для испытания на сдвиг при комбинированной нагрузке (CLS), одна половина показана в разобранном виде слева.

Источники дополнительной информации:

1) Стандарт ASTM D7078-05 (2005), "Стандартный метод испытания на сдвиговые свойства композитных материалов методом сдвига с V-образным зазубриванием", Американское общество по испытаниям и материалам, Вест Коншохокен, Пенсильвания (впервые опубликован в апреле 2005 года).

2) Адамс, Д. О., Мориарти, Дж. М., Галлегос, А. М., и Адамс, Д. Ф., "Разработка и оценка испытания композитных ламинатов на сдвиг с V-образным надрезом", отчет Федерального управления гражданской авиации DOT/FAA/AR-03/63, Управление авиационных исследований ФАА, Вашингтон, округ Колумбия, сентябрь, 2003.

3) Хуссейн, А. К. и Адамс, Д. Ф., "Аналитическая и экспериментальная оценка испытания на сдвиг двух рельсов для композитных материалов", отчет исследовательской группы по композитным материалам Университета Вайоминга UW-CMRG-R-98-105, февраль 1998 года.

4) Адамс, Д. О., Мориарти, Дж. М., Галлегос, А. М. и Адамс, Д. Ф., "Испытание на сдвиг рельса с V-образным надрезом". Журнал композитных материалов, том 41, № 3, февраль 2007, стр. 281-297.

5) Адамс, Д.О., Галлегос, А.М., Мориарти, Дж.М., и Адамс, Д.Ф., "Испытание на сдвиг композитных ламинатов с V-образным надрезом", Материалы ежегодной конференции SEM 2002, Милуоки, WI, июнь 2002.

6) Адамс, Д.О., Мориарти, Дж.М., Галлегос, А.М., и Адамс, Д.Ф., "Разработка и оценка испытания на сдвиг рельса с V-образным зазубриванием", Материалы технической конференции SAMPE 2002, Балтимор, MD, ноябрь 2002 года.

7) Хуссейн, А.К., и Адамс, Д.Ф., "Модифицированное приспособление для испытания композитных материалов на сдвиг с двумя рельсами в Вайоминге". Журнал "Технологии и исследования композитов, том 21, № 4, октябрь 1999, стр. 215-223.

8) Хуссейн, А.К., и Адамс, Д.Ф., "Экспериментальная оценка модифицированного в Вайоминге метода испытания на сдвиг двух рельсов для композитных материалов". Экспериментальная механика, том 44, № 4, август 2004, стр. 354-364.

9) Хуссейн, А.К., и Адамс, Д.Ф., "Аналитическая оценка метода испытания на сдвиг двух рельсов для композитных материалов". Наука и технология композитов, том 64, 2004, стр. 221-238.
