剪断試験用治具
複合材料のせん断試験には、面内せん断試験や層間せん断試験など、さまざまな標準化された試験方法があります。また、サンドイッチ複合材、ファスナー、ゴムや発泡体、その他様々な材料の試験用に、追加のせん断試験装置が掲載されています。

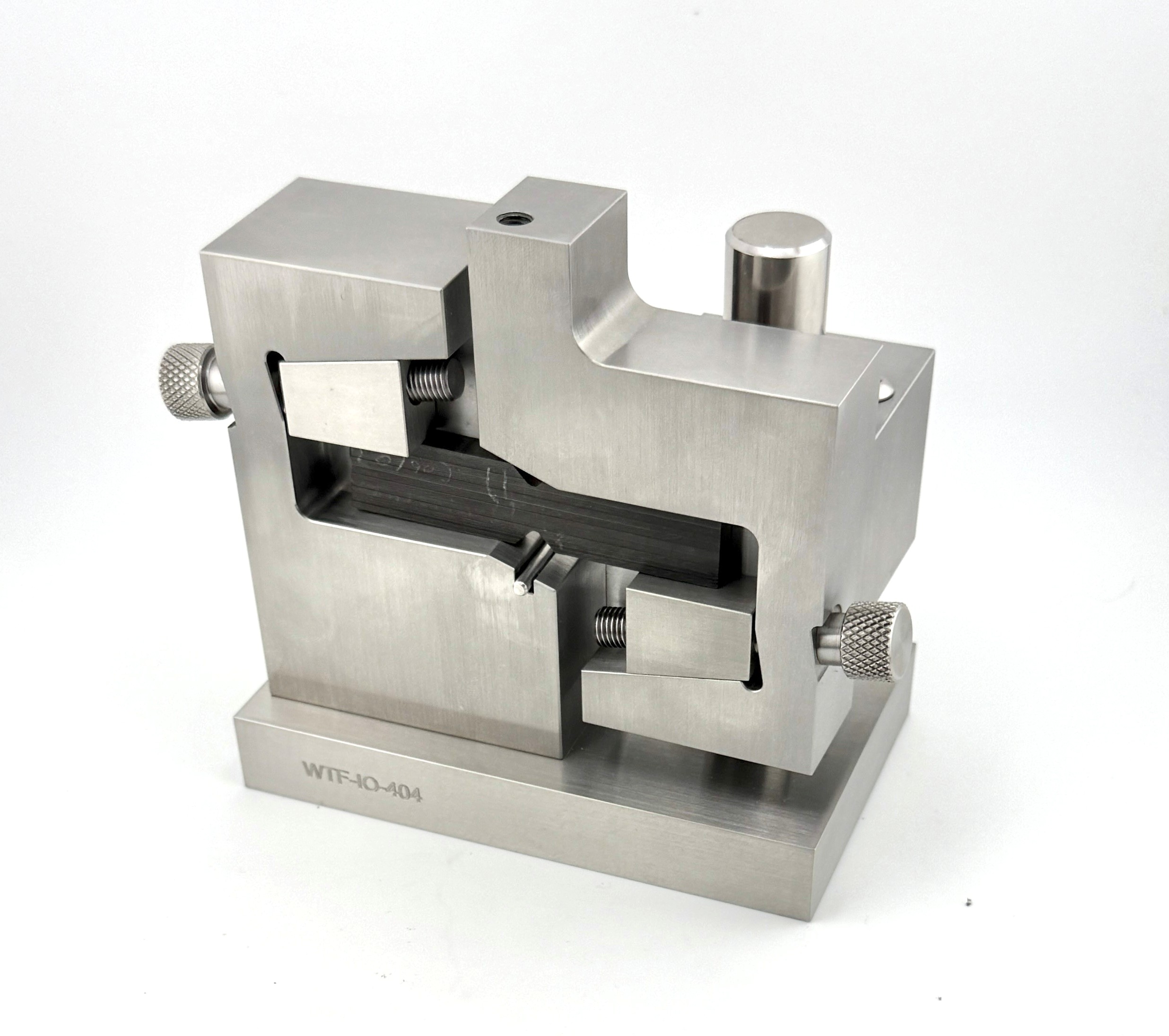

A-1:イオシペスク剪断試験治具
ASTM D5379
1970年代後半から1980年代前半にかけてワイオミング大学で開発されたイオシペスクせん断試験は、試験片に2本のVノッチ溝があるため、均一なせん断状態を作り出すことができます。この治具は、3つの応力状態すべてのせん断強さと弾性率を試験することができますが、一方向積層板または交差積層板のどちらかに限定されます。
A-2:Vノッチ付きレールせん断試験治具
ASTM D7078
イオシペックスせん断試験と同様に、Vノッチレール試験では、試験片に2つのVノッチを使用し、均一なせん断状態を作り出します。この治具は、幅の広い試験片を使用するため、ゲージ部が長くなります。試験片の表面には、コーティングされたグリップを通して荷重がかかるため、軸から外れた積層板でも高いせん断強度を持つ試験が可能です。
A-3:短冊型せん断試験治具
ASTM D2344
短冊せん断試験法は、圧倒的にポピュラーなせん断試験で、品質管理や材料のスクリーニングに最適です。
しかし、この試験は試験片に一様なせん断応力状態をもたらさないので、結果は他の短腕せん断試験と比較するためにのみ使用されるべきです。
A-4:2レール式せん断試験治具
ASTM D4255
2本レールせん断試験では、より大きな試験片を使用するため、正確な穴あけが必要です。より多くの材料と試験片の準備が必要です。Vノッチレール試験は、この試験方法の欠点を改善することを特別な意図を持って設計されました。
A-5:3レール式せん断試験治具
ASTM D4255
2レールせん断試験と同様に、3レールせん断試験でも穴のあいた大きな試験片を使用します。3本レールせん断試験には、試験片に対称的に荷重をかけられるという利点がありますが、イオシペスクやVノッチせん断試験と比較すると、まだかなり限定的なものです。
A-6：パンチツールによるプラスチックの剪断強度
ASTM D732
このパンチタイプのせん断試験は、プラスチックのシートまたは成形ディスクの材料スクリーニングおよび材料比較（非定量的）試験として使用することを目的としており、0.050 "から0.500 "までの厚さの試験片に対応しています。この試験は シアー の力は、単純に最大荷重をせん断面積（パンチ円周×試料厚）で割ったものです。
A-7：サンドイッチパネルの平面せん断試験治具
ASTM C273
サンドウィッチパネルやコア材そのものを、平面に平行な剪断で試験することができます。ワイオミング・テスト・フィクスチャーズ・インクのデザインの特徴は、同じフィクスチャーを使って、引張荷重と圧縮荷重のいずれかをかけることができることですが、一般的には引張荷重が使われます。
A-8:特殊サンドイッチパネルのせん断力 テストフィクスチャ
ASTM C273
ThWTF-TSは、モデルWTF-TSと同じ機能を持ちながら、ASTM Standard C 273に示されている個別の引張および圧縮荷重モードの構成を備えています。本製品とWTF-TSのボンディングプレートは、引張荷重モードと圧縮荷重モードのどちらで使用しても、両方の表面を使用できるように設計されている。 これにより、ボンディングプレートの寿命が2倍になります。
A-9:ピクチャーフレームせん断試験治具
ASTM D8067
ピクチャーフレームせん断試験治具は、様々な形で何年も前から存在しています。もともとは、合板や複合積層板などの固体積層材料の面内せん断試験方法として開発されました。最近では、あらゆる種類のサンドイッチパネルの面内試験にも使われることが多くなっています。
